Ventilo-convecteur en caniveau
Le ventilo-convecteur en caniveau est un équipement moderne pour le chauffage et le rafraîchissement, conçu pour être monté au sol dans des immeubles de bureaux, des magasins et des salles d’exposition mais aussi en appartements et maisons d’habitation. Approprié pour les locaux avec de grandes baies vitrées où il a une importance fonctionnelle et esthétique. Solution attrayante utilisée à la fois comme source de chauffage primaire ou de source de rafraîchissement secondaire en fonction de l'application de l'espace.
Caractéristiques
- Boîtier en tôle d'acier thermolaqué de couleur noire - RAL9005,
- Isolation externe en option de 6 mm,
- Échangeur de chaleur Cu/Al avec ailettes profilées et filetage interne 1/2”,
- Testé sur une pression maximale de 25 bars,
- Ventilateurs tangentiels à faible bruit : 230 V AC ou 24 V EC,
- Large gamme de grilles de recouvrement attrayantes en aluminium anodisé, en bois ou en acier inoxydable, en version à enroulement longitudinal ou transversal,

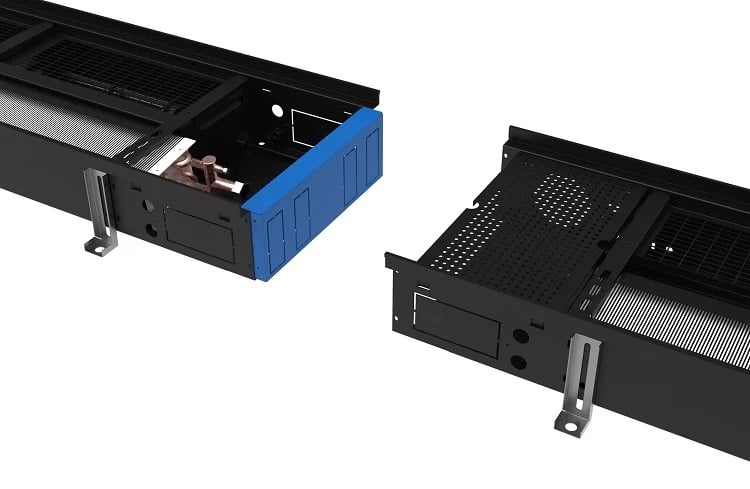

- Conception modulaire facilitant les connexions et les ajustements des sections,
- Variété d'accessoires, de pièces de régulation et de connexion inactive.
Modèles
Ventilo-convecteur en caniveau à convection naturelle | chauffage seul
- Longueur : 1000 à 3000 mm,
- Hauteur : 70,110 ou 140 mm,
- Puissance calorifique : 66 - 2570 W,
- Échangeur de chaleur : 1 rang, 2 rangs, 3 rangs.
Ventilo-convecteur en caniveau à convection forcée | chauffage seul
La convection forcée est obtenue en utilisant des ventilateurs intégrés pour augmenter le flux d'air sur les surfaces chauffantes, améliorant ainsi considérablement l'efficacité du transfert de chaleur.
- Longueur : 1000 à 3000 mm,
- Hauteur : 110 ou 140 mm,
- Puissance calorifique : 57 - 7360 W,
- Échangeur de chaleur : 1 rang, 2 rangs, 3 rangs.
Ventilateurs/Commandes
- 230 V AC - transformateur 3 vitesses,
- 230 V AC - signal 0-10 V,
- 24 V EC - signal 0-10 V,
- 12 V AC - sur demande.
Ventilo-convecteur zone humide à convection naturelle ou forcée | chauffage seul
Ventilo-convecteur pour le chauffage de zones humides (piscines, jardins d'hiver, etc.) à convection naturelle ou forcée. Équipé de ventilateurs spéciaux à flux transversal 12 V (le bloc d'alimentation doit être prévu à l'extérieur du convecteur au sol). La conception du boîtier est spécifique avec évacuation d'eau et support de séparation.
- Longueur : 1000 à 3000 mm,
- Hauteur : 110 ou 140 mm,
- La production de chaleur: Échangeur de chaleur : 1 rang, 2 rangs, 3 rangs.
Ventilateurs/Commandes
- 12 V AC.
Ventilo-convecteur en caniveau à convection forcée | chauffage ou rafraîchissement
Système à 2 tubes pour le chauffage ou le rafraîchissement incluant l'évacuation des condensats.
- Longueur : 1200 à 3000 mm,
- Hauteur : 130 ou 150 mm,
- Chauffage : 1105 - 13006 W,
- Rafraîchissement : 406 - 4757 W.
Ventilateurs/Commandes
- 230 V AC - transformateur 3 vitesses,
- 230 V AC - signal 0-10 V,
- 24 V EC - signal 0-10 V,
- 12 V AC - sur demande.
Ventilo-convecteur en caniveau à convection forcée | chauffage et/ou rafraîchissement
Système à 4 tubes pour le chauffage et/ou le rafraîchissement incluant l'évacuation des condensats.
- Longueur : 1200 à 3000 mm,
- Hauteur : 130 ou 150 mm,
- Chauffage : 941 - 9181 W,
- Rafraîchissement : 440 - 4439 W.
Ventilateurs/Commandes
- 230 V AC - transformateur 3 vitesses,
- 230 V AC - signal 0-10 V,
- 24 V EC - signal 0-10 V,
- 12 V AC - sur demande.
Régulation ventilo-convecteur en caniveau
Régulation 1 ventilo-convecteur
- 230V - 3 vitesses - vanne électrothermique 230V AC,
- 230V - signal 0_10V - vanne électrothermique 230V AC,
- 230V - signal 0_10V - vanne électrothermique 24V DC,
- 24V EC - signal 0-10V - vanne électrothermique 24V DC.

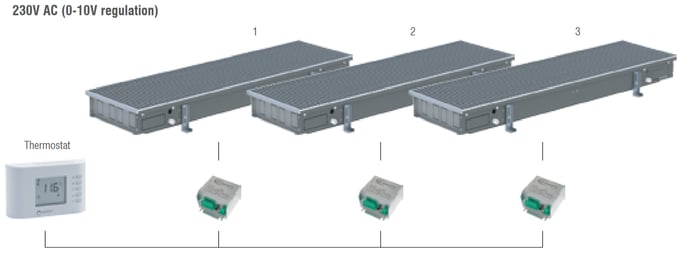

Régulation plusieurs ventilo-convecteurs avec un seul thermostat
- Plaque relais,
- Le nombre de plaques relais est égal au nombre d'autotransformateurs qui contrôlent le groupe de ventilo-convecteurs,
- L'alimentation électrique, les moteurs et les vannes électrothermiques sont connectés à la plaque relais,
- La plaque relais est placée avec l'autotransformateur dans la boîte de jonction.
