Les centrales double flux KVUT/KVUE VB sont des unités de ventilation complètes avec récupération de chaleur pour la filtration de l'air, l'apport d'air frais et l'extraction de l'air vicié. Pendant le fonctionnement, la chaleur de l'air extrait est transférée au flux d'air soufflé par l'échangeur de chaleur à plaques à haute efficacité. Les unités sont conçues pour une ventilation économe en énergie des maisons et des appartements et sont compatibles avec les conduits d'air ronds (Ø 125, 160 et 200 mm).
KVUT/KVUE VB sont adaptés pour les logements où une forte récupération de chaleur et une faible consommation d’énergie sont requises.

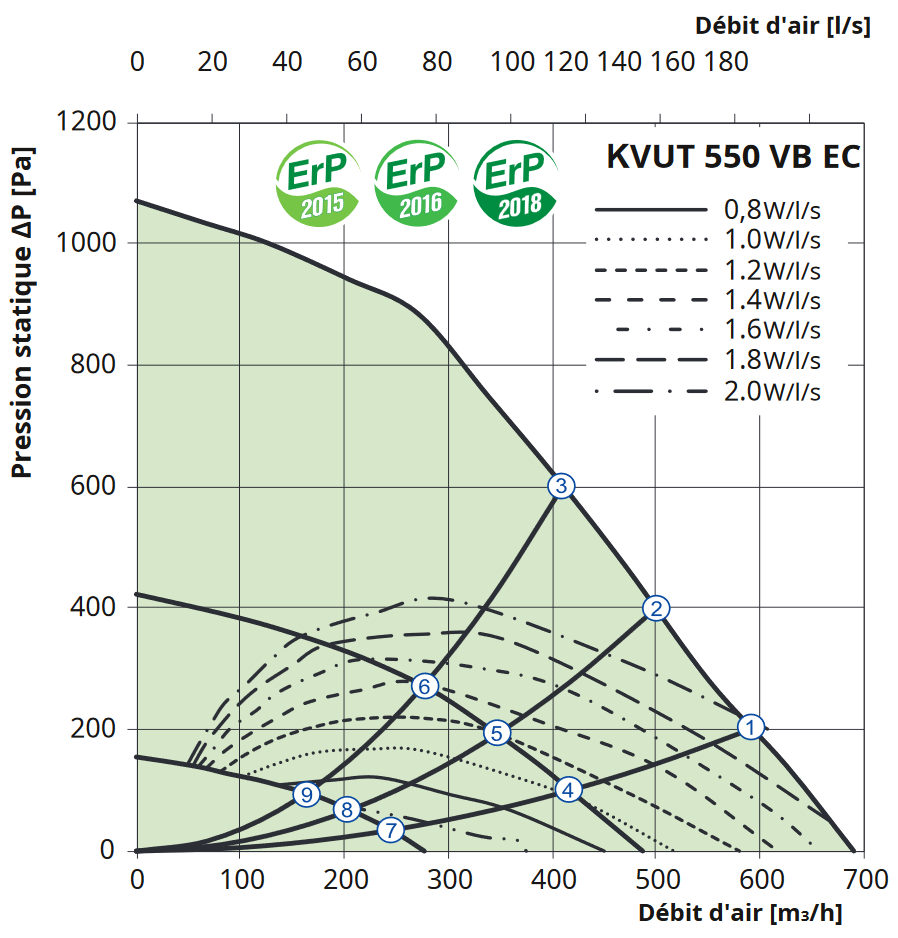

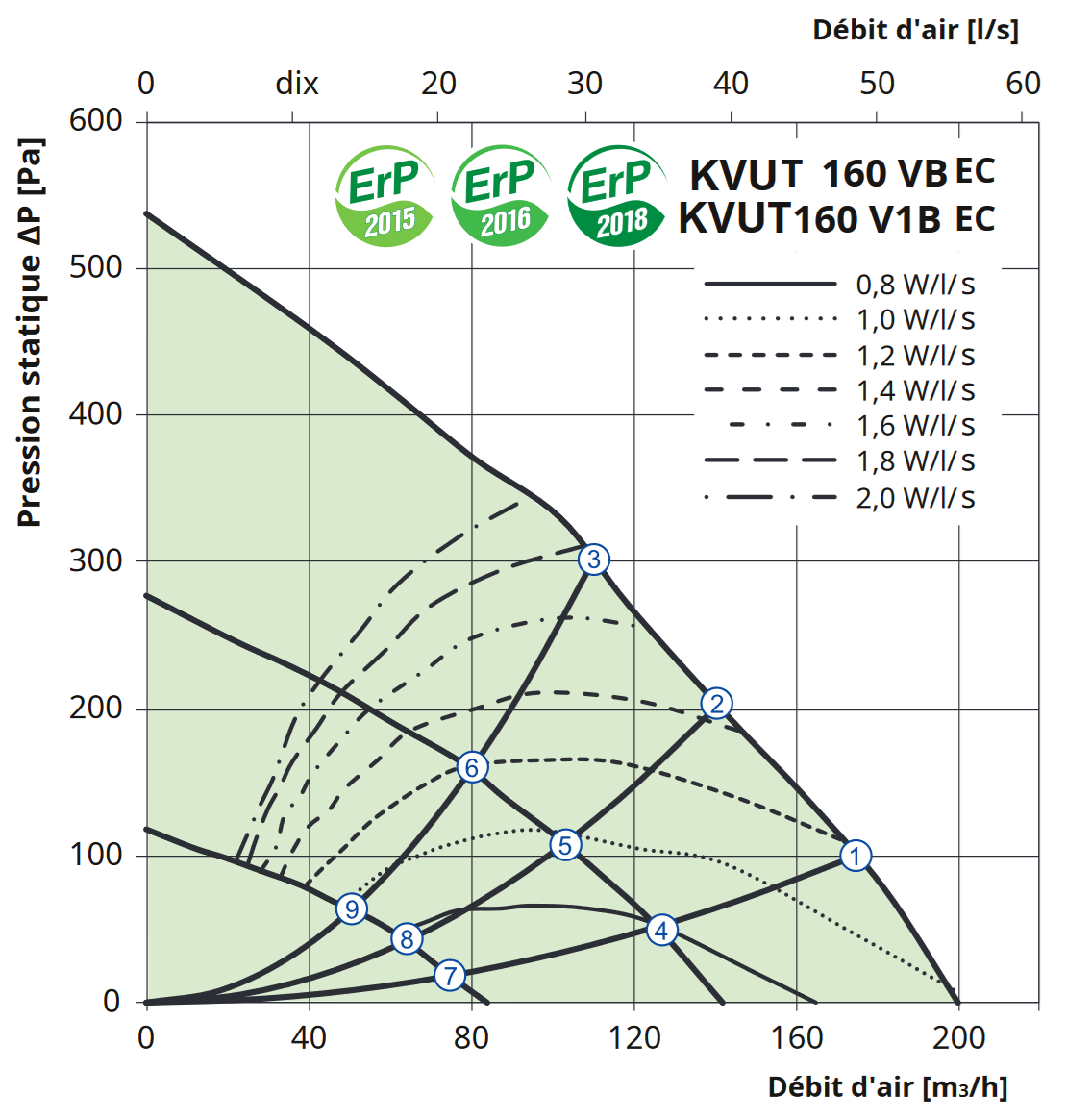

KVUT/KVUE VB peuvent fournir un débit d’air jusqu’à 600 m3/h avec une pression externe de 200 Pa.
En raison de la forte isolation, KVUT/KVUE VB peuvent être installés en dehors de la zone chauffée dans un environnement sec jusqu’à -10 °C*. Plage de fonctionnement : -25°C à + 40°C.
* Selon modèle.
Fabriqué en acier revêtu de polymère de haute qualité, rempli à l'intérieur d'une couche de laine minérale de 20, 25, 30 ou 40 mm (selon le modèle d'unité) pour l'isolation thermique et acoustique.
Les unités KVUT/KVUE VB sont équipées d'un échangeur de chaleur en polystyrène à contre-courant. Pendant la saison froide, la chaleur de l'air extrait est captée et transférée au flux d'air
soufflé, ce qui réduit les pertes de chaleur générées par la ventilation. Cela peut entraîner la formation de condensat qui est collecté dans un bac de récupération spécial et évacué dans le
système d'égouts.
Pendant la saison chaude, la chaleur de l' air ambiant est transférée au flux d'air extrait. Cela permet une réduction considérable de la température de l'air soufflé.
Les unités KVUE VB sont équipées d'un échangeur de chaleur enthalpique à contre-courant. Pendant la saison hivernale, la chaleur et l'humidité de l'air extrait sont transférées au flux d'air neuf
via l'échangeur de chaleur enthalpique, ce qui réduit les pertes de chaleur par la ventilation. La chaleur et l'humidité de l'air ambiant sont transférées au flux d'air rejeté via l'échangeur de
chaleur enthalpique pendant la saison estivale. Cela permet une réduction considérable de la température et de l'humidité
de l'air soufflé, ce qui, à son tour, réduit la charge de climatisation.
Les unités sont équipées de moteurs EC à haut rendement avec un rotor externe et une roue centrifuge avec des pales incurvées vers l'arrière. Ces moteurs à la pointe de la technologie constituent aujourd'hui la solution la plus avancée en matière d'efficacité énergétique. Les moteurs EC se caractérisent par des performances élevées et un contrôle optimal sur toute la plage de vitesse. De plus, le rendement du moteur à commutation électronique atteint des niveaux très impressionnants allant jusqu'à 90 %.
Les flux d'air d'insufflation et d'extraction sont filtrés à travers des filtres à panneaux de classe de filtrage G4 et F7, respectivement. Les filtres de classe de filtrage G4 sont utilisés pour la filtration de l'air d'alimentation et d'évacuation dans les unités KVUT/KVUE 250 VB EC. Le filtre F7 est disponible en option pour la filtration de l'air soufflé.
Les unités KVUT/KVUE VB sont équipées d'un by-pass pour la ventilation d'été (refroidissement de l'air par l'air frais de l'extérieur).

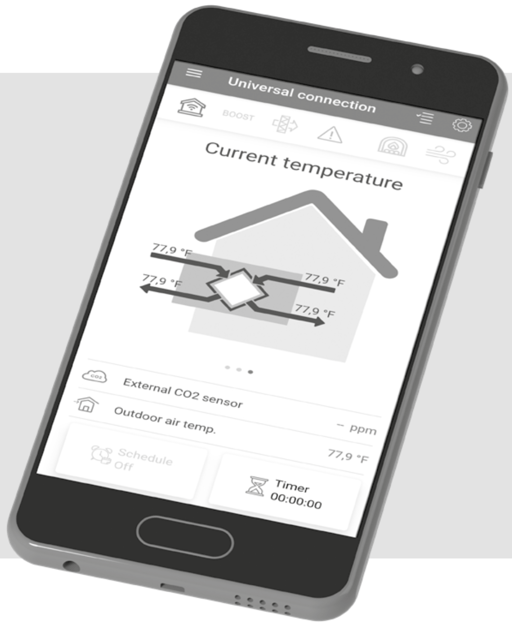

Les unités KVUT/KVUE VB A21 sont équipées d'un système d'automatisation intégré. Le contrôleur A21 permet d'intégrer l'unité dans le système Smart Home ou BMS (Building Management Systems). Le panneau de commande à distance n'est pas inclus dans le kit de livraison (disponible séparément). Application mobile à télécharger pour contrôler l'unité via Wi-Fi.

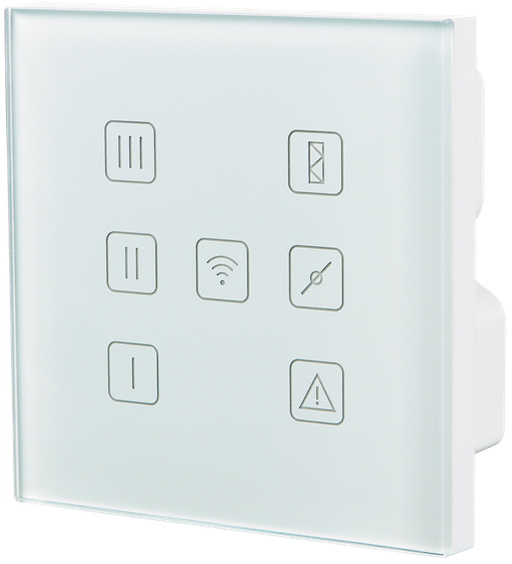

Les unités KVUT/KVUE VB A14 ont un système de contrôle intégré avec un panneau de commande mural A14 avec une indication LED.
KVUT/KVUE |
160 VB EC | 160 V1B EC | 250 VB EC | 350 V1B EC | 550 VB EC |
Diamètre D (mm) | 125 | 125 | 160 | 160 | 200 |
B (mm) | 330 | 370 | 560 | 470 | 720 |
L (mm) | 600 | 640 | 560 | 730 | 823 |
H (mm) | 580 | 620 | 970 | 675 | 675 |
Poids (kg) | 36 | 44 | 66 | 57 | 82 |
Dimensions et poids se réfèrent à la version standard sans accessoires.
