KSWH | Centrale d'air double flux haut rendement monobloc

Dans le cas des bâtiments nécessitant un renouvellement d'air et qui ne sont pas équipés d'un système de climatisation dédié, l'installation de tels dispositifs permet d'alimenter l'air primaire à température contrôlée sans modifier sensiblement les conditions internes de l'espace occupé.

Ces dispositifs permettent également de garantir le support du système de climatisation pendant les saisons intermédiaires en utilisant le mode free-cooling ou free-heating.

Ces unités, si elles sont installées sur des bâtiments existants, garantissent la requalification énergétique du système grâce à la gestion du renouvellement d'air sans frais supplémentaires. En revanche, dans le cas d'une nouvelle installation, le renouvellement d'air est entièrement effectué, réduisant ainsi les dimensions du système de climatisation principal.

Pendant la saison intermédiaire, le bâtiment bénéficiera du refroidissement gratuit ou partiellement produit par ces unités, qui pendant les phases de charge partielle, permettront au système principal de fonctionner avec une plus grande efficacité.

La centrale de traitement d’air double flux monobloc haute performance KSWH démontre tout son talent grâce à une configuration de type "Plug and Play" et ses nombreuses versions et options. KSWH englobe toutes les fonctions essentielles d’une centrale de traitement d’air double flux et offre une configuration avec un système de récupération d’énergie à roue thermique en aluminium à très haute performance énergétique, participant au programme de certification Eurovent et dimensionné selon la spécification ECO Design, en réduisant la consommation énergétique des installations de ventilation et traitement de l’air dans les bâtiments tertiaires. Unités destinées aux environnements non explosifs, non corrosifs, non chlorés, non salins, avec des températures ambiantes allant de -15 °C à +40 °C en hiver et +16 °C à +49 °C en été.

• Centrale d’air double flux horizontale.
• En conformité avec la RE 2020.
• Échangeur à roue enthalpique certifié Eurovent.
• Échangeur à contre-courant > 75 % sur air sec.
• 7 tailles jusqu’à 8 000 m3/h.
• Facilité de mise en service, unité de type « Plug & Play ».
• Free cooling.
• Free heating.
• Moteurs EC à faible consommation d’énergie.
• Ventilateurs Plug fan à roues libres.
• Filtre air neuf ePM1 55 % (F7).
• Filtre air extrait ePM10 60 % (M5).
• Raccordements rectangulaires.
• Historique alarmes.
• Protocole Modbus RS485.
• Intérieur en acier galvanisé, extérieur prépeint RAL9010.
• Installation au sol.
• Implantation intérieure.
• Usine dotée d’un système de gestion de qualité en conformité avec la norme ISO 9001.

Quelques exemples d’application :

• Réduction de la consommation d’énergie des installations en ventilation et traitement de l’air dans les bâtiments tels que bureaux, écoles, crèches, salles polyvalentes, locaux d’enseignements, magasins, EHPAD, etc.
• Combiné avec d’autres systèmes tels qu’un DRV GAZ, groupe de condensation, chiller avec ventilo-convecteurs pour fournir l’air neuf tempéré.

* Performances avec filtres propres

** Air extérieur : -5 °C /HR 80 % - Air intérieur : 20 °C / 50 % HR

La structure peut être réalisée de deux types:

Type 1 : Panneaux 50 mm standard [T3/TB3]

Profilés en aluminium extrudé anodisé de 50x50 mm, répondant aux exigences de résistance mécanique de la norme EN 1886 : D1 (M). Panneau sandwich double paroi de 50 mm d’épaisseur, avec extérieur en acier prélaqué RAL 9010 et intérieur en acier galvanisé, avec isolation en mousse de polyuréthane d’une densité de 40 kg/m³ ou en laine minérale de 90 kg/m³. Cette structure présente une classe d’étanchéité L1, tandis que la transmission thermique et les caractéristiques de pont thermique sont de classe T3/TB3, conformément à la norme EN 1886.

Type 2 : Panneaux 50 mm TB [T2/TB2]

Profilés à rupture de pont thermique 50x50 mm en aluminium extrudé anodisé, répondant aux exigences de résistance mécanique de la norme EN 1886 : D1 (M). Panneau sandwich à double paroi de 50 mm à rupture de pont thermique, avec extérieur en acier prélaqué RAL 9010 et intérieur en acier galvanisé, avec isolation en mousse de polyuréthane d'une densité de 40 kg/m³ ou en laine minérale de 90 kg/m³. Cette structure présente une classe d'étanchéité L1, tandis que la transmission thermique et les caractéristiques de pont thermique sont de classe T2/TB2, conformément à la norme EN 1886.

Des micro-interrupteurs de sécurité sont installés sur les portes d'inspection afin de permettre l'accès interne aux différents compartiments de l'unité uniquement lorsque celle-ci est complètement éteinte. Les principaux panneaux d'accès et d'inspection sont constitués de portes d'inspection avec poignées et charnières périmétriques en polyamide non corrosif.

Toutes les unités sont fournies en sections monoblocs.

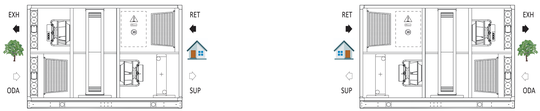

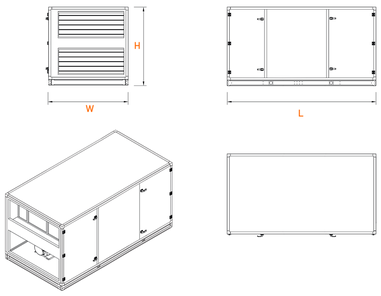

Dimensions et poids se réfèrent à la version standard sans accessoires

Ces unités sont équipées de série d'un système de commande à microprocesseur et d'un panneau de télécommande avec écran graphique LCD. Ils sont disponibles en deux versions: PLUS et TOP

KSWH peut être équipé des options suivantes :

• Structure à rupture de pont thermique de 50 mm T2/TB2.
• Batterie électrique de post-chauffage.
• Batterie eau chaude de post-chauffage.
• Batterie hydraulique réversible.
• Vanne 3 voies modulante.
• Préfiltre à air ePM10 50 % (G4) à l’insufflation et reprise d’air.
• Filtre à poches rigides ePM10 60 % (M5) à l'insufflation et reprise d'air.
• Filtre à poches rigides ePM1 55 % (F7) à l'insufflation et reprise d'air.
• Filtre à poches rigides ePM1 80 % (F9) à l’insufflation et reprise d’air.
• Registres motorisés air neuf/air rejeté avec actionneurs On/Off.
• Kit de raccords flexibles (4 pièces)
• Sonde de qualité d’air CO2 (version TOP).
• Port Ethernet et TCP/IP Modbus | port Bacnet.
• Deuxième panneau de commande à distance LCD.
