KRXH | Caisson double flux haut rendement monobloc horizontal/vertical

Le syndrome des bâtiments malsains est une maladie reconnue par
l'Organisation mondiale de la santé qui présente une série de symptômes dus à la présence d'éléments toxiques sur le lieu de travail. Les principales sources de pollution proviennent à la fois de facteurs internes et externes au bâtiment. Renouveler l'air, sans gaspiller d'énergie, est la solution. Grâce à l'installation d'un système de ventilation double flux, il est possible de garantir un échange et une filtration d'air corrects.

Description

Les récupérateurs de chaleur KRXH assurent l'échange d'air ainsi que la récupération d'une partie de l'énergie thermique de l'air extrait qui est donné à l'air frais pratiquement sans frais ; on obtient donc un préchauffage en hiver ou un pré-refroidissement en été de l'air introduit, de plus ils apportent d'autres avantages tels que la filtration de l'air et un dimensionnement plus petit des systèmes de chauffage et de refroidissement, permettant des économies tant lors de la phase d'achat que de l'exploitation. Les récupérateurs de la série KRXH sont disponibles en 7 tailles, avec des débits d'air nominaux de 410 à 3980 m3/h. Les unités ont été conçues pour une installation en faux plafond (H) ou installation au sol (V) et sont disponibles dans les versions ECO, PLUS,TOP. KRXH offre une configuration avec un système de récupération d’énergie à plaques en aluminium à très haute performance énergétique jusqu'à 90 %, répondant à la  norme UE 1253/2014 pour ErP 2018 en réduisant la consommation énergétique des installations de ventilation et traitement de l’air dans les bâtiments tertiaires. Unités destinées aux environnements non explosifs, non corrosifs, non chlorés, non salins, avec des températures ambiantes allant de -15 °C à +40 °C en hiver et +16 °C à +49 °C en été.

  • Centrale d’air double flux compacte horizontale ou verticale.
  • En conformité avec la RE 2020 et l’ErP 2018.
  • Échangeur à plaques certifié Eurovent.
  • Échangeur à contre-courant > 80 % sur air sec.
  • 7 tailles jusqu’à 4 000 m3/h.
  • Facilité de mise en service, unité de type « Plug & Play ».
  • Free cooling 100 % modulant.
  • Moteurs EC à faible consommation d’énergie.
  • Ventilateurs Plug fan à roues libres.
  • Filtre air neuf ePM1 55 % (F7).
  • Filtre air extrait ePM10 60 % (M5).
  • Raccordements circulaires et rectangulaires.
  • Historique alarmes.
  • Protocole Modbus RS485.
  • Intérieur en acier galvanisé recouvert d’un film protecteur.
  • Installation sol ou plafond.
  • Implantation intérieure.
  • Usine dotée d’un système de gestion de qualité en conformité avec la norme ISO 9001.

Quelques exemples d’application :

  • Réduction de la consommation d’énergie des installations en ventilation et traitement de l’air dans les bâtiments tels que bureaux, écoles, crèches, salles polyvalentes, locaux d’enseignements, magasins, EHPAD, etc.
  • Combiné avec d’autres systèmes tels qu’un DRV GAZ, groupe de condensation, chiller avec ventilo-convecteurs pour fournir l’air neuf tempéré.

Conformité EU 1253/2014

Les unités sont équipées d’un échangeur de chaleur à contre-courant en aluminium utilisé pour transférer la chaleur de l’air extrait vers l’air neuf. L’échange de chaleur se fait avec un rendement supérieur à 80 % dans l’air sec, selon les homologations ECO Design et Eurovent. L’espacement entre les ailettes est optimisé afin de réduire perte de charge côté air et la consommation électrique du ventilateur. La récupération de chaleur est également équipée d’un registre de by-pass supplémentaire pour la gestion du mode   free-cooling et free-heating selon la réglementation ERP. Registre de dérivation 100 % du débit d’air. L’échangeur de chaleur fait partie du programme de certification Eurovent et il est dimensionné conformément à la spécification ECO Design.

Structure et panneaux

Structure en profilés d'acier RAL 9010, prélaqués à 180 °C avec de la peinture polyuréthane en poudre et panneaux de 50 mm d'épaisseur. Tôles de 16 mm d'épaisseur en acier galvanisé recouvertes d'un film protecteur. L'isolation interne est en mousse de polyuréthane haute densité (40 kg/m³). L'enveloppe est conforme à la norme EN1886, classe de résistance mécanique D1. L'étanchéité à l'air est garantie par un joint en néoprène particulièrement adaptable et résistant. Le serrage des panneaux ouvrants s'effectue au moyen de vis de pression qui assurent une pression adéquate et constante sur les joints. Un bac de récupération des condensats, incliné intérieurement et conforme à la norme EN 1.4301, est présent dans toutes les zones sujettes à la condensation.

Caractéristiques principales



KRXH 005 006 010 015 020 030 040
Débit d'air nominal (m3/h) 410 650 1000 1620 2150 3040 3980
Pression nominale externe (Pa)* 150
Efficacite thermique hivernale** 88,0 88,4 88,5 88,7 88,9 89,0 88,9
Système de récupération de chaleur Contre-courant statique/1
SFPint (W/m3/sec) 786 580 714 764 840 1011 1004
Filtration ePM1 55% (F7) | ePM10 60% (M5)
Capteur pressostat filtre Présent
Alimentation (V/Ph/Hz) 230/1/50 400/3/50

* Performances avec filtres propres

** Air extérieur : -5 °C /HR 80 % - Air intérieur : 20 °C / 50 % HR

Configuration H

Dimensions

Modèles 005-006-010-015-020

Modèles 030-040




KRXH-H 005 006 010 015 020 030 040
W (mm) 750 1050 1350 1350 1600 1700 1950
L (mm) 1300 1400 1400 1650 1650 1950 1950
H (mm) 390 430 430 550 550 630 630

Diamètre C (mm)

BxA (mm)

150 200 250 250 250 450x350 450x350
Poids (kg)* 117 133 180 226 288 338 369

Poids se réfèrent à la version standard sans accessoires

Connexions

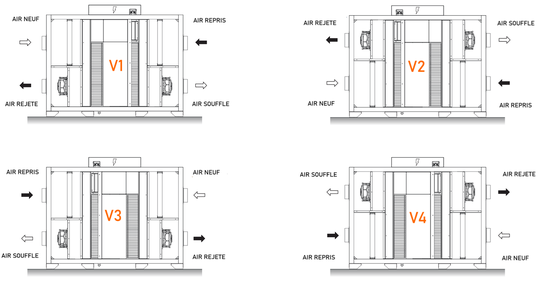

Configuration V

Dimensions

Modèles 005-006-010-015-020




KRXH-V 005 006 010 015 020
W (mm) 390 430 430 550 550
L (mm) 1300 1400 1400 1650 1650
H (mm) 822 1122 1422 1422 1672

Diamètre C (mm)

150 200 250 250 250
Poids (kg)* 120 137 184 232 294

Poids se réfèrent à la version standard sans accessoires

Connexions

Équipements

Les unités sont livrées complètes avec système de contrôle et disponibles en versions ECO, PLUS et TOP.

Tous modèles

  • Ventilateurs EC Brushless insufflation et extraction.
  • Filtre à air ePM1 55 % (F7).
  • Filtre à air ePM10 60 % (M5).
  • Capteurs de pression différentielle d’insufflation et d’extraction.
  • Registre bypass motorisé 100 % modulant.
  • Contrôle par microprocesseur.
  • Panneau de commande déportable avec afficheur LCD.
  • Capteurs de contrôle intégrés.
  • Interface MODBUS RS485.

Version ECO

  • Machine équipée de capteurs de température d'air installés sur l'entrée d'air neuf et sur la reprise d'air du local.

Version PLUS

  • Caisson de ventilation à pression constante.
  • Transducteurs de pression différentielle des ventilateurs et des capteurs de température d'air installés sur l'air neuf et l'air repris du local.

Version TOP

  • Caisson de ventilation à débit constant.
  • Transducteurs de pression différentielle des ventilateurs et des capteurs de température d'air installés sur l'air neuf et l'air de repris du local.

Options

KRXH peut être équipé des options suivantes :

  • Structure à rupture de pont thermique de 50 mm.
  • Batterie électrique de post-chauffage.
  • Batterie eau chaude de post-chauffage.*
  • Batterie hydraulique réversible.*
  • Vanne 3 voies modulante.**
  • Préfiltre à graisse ISO Coarse 40 % (G2) sur l'air repris.
  • Préfiltre à air ePM10 50 % (G4) à l’insufflation et reprise d’air.
  • Filtre à air ePM10 60 % (M5) à l'insufflation et reprise d'air.
  • Filtre à air ePM1 55 % (F7) à l'insufflation et reprise d'air.
  • Filtre à air ePM1 80 % (F9) à l’insufflation et reprise d’air.
  • Rails de filtre supplémentaires.
  • Système de dégivrage électrique.
  • Système de dégivrage à flux d'air déséquilibrés.
  • Registres motorisés air neuf/air rejeté avec actionneurs On/Off.
  • Kit de prises circulaires pour tailles 030 et 040 (4 pièces).
  • Piège à sons.*
  • Sonde de qualité d’air CO2 (version ECO).

* Monté dans un caisson séparé      **Livré en vrac
